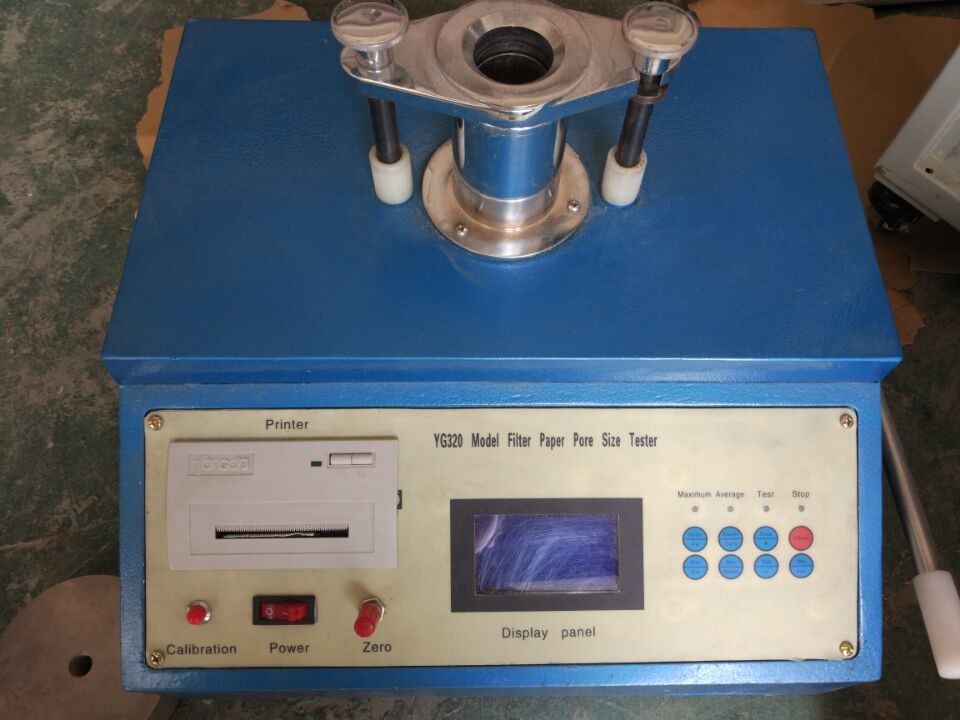

Filtre Kağıdı Gözenek Boyu, Hava Basıncı 0 - 20kpa için Kağıt Test Cihazları

Filtre Kağıdı Gözenek Boyu, Hava Basıncı 0 - 20kp için Kağıt Test Cihazları

Giriş

1.Elektronik gözenek ölçüsü, QC / T794-2007 standartlarına göre tasarlanmıştır. Kılcal damarın ilkesine göre, ölçülen hava, test maddesinin gözeneklerinin sıvı bir ıslatılarak zorlandığı sürece, havanın en büyük gözenek tüpünün test parçasından çıkarılması, böylece, ilk kabarcık gerekli olduğu zaman karşılık gelen delik basınç. Ölçülen sıcaklıkta sıvı yüzeyin bilinen gerilimini kullanarak,

2. Test parçasının maksimum gözenek boyutu ve ortalama gözenek boyutu, kılcal denklem kullanılarak hesaplanabilir.

teknik parametreler

1, hava basıncı aralığı 00.50-20.00 kpa

2, basınç oranı 2-2.5kpa / dak

3, LCD ekranda 128 * 64 nokta matrisi

4, basınç doğruluğu ±% 1

5, 0.01kPa basınç çözünürlüğü

6, diyafram çözünürlüğü 0.05μm

7, diyafram ölçüm aralığı 4.57μm-210.8μm

8, test parçası kalınlığı 0.10-3.5mm

9, test alanı 10 ± 0.2cm ²

10, halka çapı φ35.7 ± 0.5mm

11, gaz tüplerinin hacmi 2.5L

12, alet boyutu (uzunluk × genişlik × yükseklik) 275 × 440 × 315

13, güç 220V AC

Çalgı yapısı

Cihaz, mekanik parçalar ve elektronik ölçme kontrol sisteminden oluşur.

1, mekanik parçalar:

Cihaz kutu yapısını kullanır, aşağıdaki parçalardan oluşur (şemaya bakınız)

(1) test parçası sıkıştırma parçasını test edin

Bir basınç halkası

B test tezgahı

C destek tüpü

D sıkıştırma kamı

E kolu sıkıştırın

(2) gaz tüpleri

(3) hız kalibrasyon paneli:

A Kalibrasyon arabirim anahtarı b Kalibrasyon arabirimi (reaktif deşarj portuna test akışı) c Akış ayarlama düğmesi

(4) kontrol paneli

(5) hava pompası

(6) elektrik tesisatı

(7) tesviye vidaları
